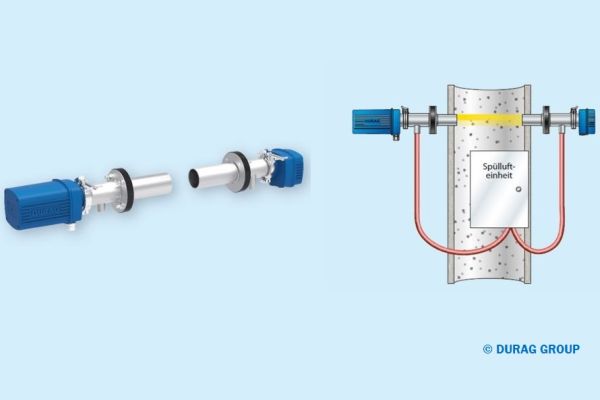

DURAG D-R 220 Analizator optyczny stężenia pyłu i zaczernienia

DURAG D-R 220 Analizator optyczny stężenia pyłu i zaczernienia

Analizator optyczny do pomiaru zaczernienia lub stężenia pyłu w gazie. Odpowiednia kalibracja umożliwia pomiar niskich i wysokich stężeń pyłu. Analizator jest posiada zwartą konstrukcję i jest niedrogim rozwiązaniem do pomiaru zaczernienia lub stężenia pyłu w systemach spalania lub filtracji, na kominach i w halach.

Dane użytkowe D-R 220

Rodzaj gazu Powietrze, spaliny, gazy niepalne
Temperatura gazu Powyżej punktu rosy,
-20…200 ºC (-4…392 ºF) standardowo
-20…600 ºC (-4…1112 ºF) opcjonalnie
Ciśnienie wewnątrz kanału -50…+10 hPa (opcjonalnie wyższe)
Wilgotność gazu 0…95% RF, brak kondensacji
Wewnętrzna średnica kanału/komina 0,4…10 m (1,3…32,8 ft)

D-R 220 dane ogólne

Zasada działania Pomiar zmniejszenia natężenia światłą w wyniku pochłaniania przez pył po 2-krotnym przejściu przez ścieżkę pomiarową.
Certyfikaty CE, Świadectwo Zatwierdzenia Wzoru PRC
Miejsce pomiaru Pomiar In-situ, bezkontaktowy
Kontrola, funkcje zabezpieczające Źródło światłą LED: brak potrzeby ponownej regulacji
Automatyczne testowanie
Komponenty systemu D-R 220 M głowica pomiarowa
D-R 220 R reflektor



D-ISC 100 uniwersalna jednostka operacyjna (opcja)
D-R 220 SU jednostka przedmuchu pow. i zasilacz (opcja)
D-R 220 E kołnierz mocujący z rurą (opcja)
Akcesoria

Głowica pomiarowa D-R 220 M

Wartości mierzone fizycznie 0…1,6 Ekstynkcja
0…97,5% Zaczernienie
Wartości mierzone pochodne Transmitancja, zaczernienie, ekstynkcja, stężenie pyłu w mg/m3, mg/ms3 (po kalibracji QAL2)
Zakres pomiarowy transmitancji 100…0%
Wyjściowy zakres transmitancji Dowolnie programowalny
Zakres pomiarowy zaczernienia 0…100%
Wyjściowy zakres zaczernienia Dowolnie programowalny
Zakres pomiarowy ekstynkcji 0…1,6 EXT
Wyjściowy zakres ekstynkcji Dowolnie programowalny
Zakres pomiarowy stężenia pyłu 0…10000 mg/m3 (w zależności od kalibracji)
Wyjściowy zakres stężenia pyłu Dowolnie programowalny
Dolna granica wykrywalności 0,2% transmitancji
Sumaryczna niepewność standardowa wg. QAL1, DIN EN 14181 Poniżej 0,013 Ext (2 mg/m3 cząstki 1…2µm, średnica wewnętrzna kanału 5m (16,4 ft))
Źródło światła, zakres długości fal 530 nm, zielony LED
Połączenia procesowe Kołnierz przyłączeniowy, średnica podziałowa otworów na kołnierzu 100 mm, średnica wewnętrzna rury = 59 / 83 / 105 mm
Cyfrowy interfejs RS 485 Modbus RTU, dwukierunkowa komunikacja, USB (serwis)
Wyjścia analogowe

1 x 4-20 mA, 400 Ω, izolowane, programowalne
Wyjścia cyfrowe

2 x kontakt NC/NO, dopuszczalne obciążenie 60 VDC / 30 VAC / 0,5 A,

Mogą być przypisane funkcje.

Typowo: przegląd, awaria
Zasilanie Napięcie zasilania czujnika 24 VDC, 0,4 A
Temperatura otoczenia -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP65
Wymiary (WxSxG) 150 x 132 x 214 mm
(150 x 132 x 331 mm z kołnierzem przedmuchu pow.)
Waga 2,7 kg
Materiał Obudowa: Poliamid, RAL 5017, klasa odporności na ogień B1 (UL 94 V0),
Kołnierz przedmuchu pow.: 1.4571 (316 Ti)

Reflektor D-R 220 R

Połączenia procesowe Kołnierz przyłączeniowy, średnica podziałowa otworów na kołnierzu 100 mm, średnica wewnętrzna rury = 59 / 83 / 105 mm
Temperatura otoczenia -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP65
Wymiary (WxSxG) 126 x 132 x 101 mm
(126 x 132 x 218 mm z kołnierzem przedmuchu pow.)
Waga 1,6 kg
Materiał Obudowa: Poliamid, RAL 5017, klasa odporności na ogień B1 (UL 94 V0),
Kołnierz przedmuchu pow.: 1.4571 (316 Ti)

Jednostka przedmuchu pow. i zasilacz D-R 220 SU

W użyciu z: D-R 220 M: 24 VDC, zasilanie w pow. przedmuchowe
D-R 220 R: zasilanie w pow. przedmuchowe
Zasilanie 85…264 VAC at 46…63 Hz, inne na żądanie
Pobór mocy 50 W
Przepływ pow. (wydajność) 20 m3/h (16 hPa) / 80 m3/h (4 hPa), inne na żądanie
Temperatura otoczenia -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP65
Wymiary (WxSxG) 380 x 300 x 210 mm
Waga 13 kg
Materiał Stal nierdzewna 1.4301

Interfejs D-ISC 100

Połączenia elektryczne 1 x Mini USB
1 x urządzenie połączeniowe DURAG M23 (opcja)
Cyfrowy interfejs 1 x USB (serwis)
1 x DURAG Modbus
1 x Modbus RTU / RS-485 (opcjonalny moduł rozbudowy)
1 x Profibus DP (opcjonalnie konwerter szynowy DIN)
1 x Modbus TCP (opcjonalnie moduł oprogramowania)
Wyjścia analogowe 1 x 4…20 mA, 400 Ω, izolowane, programowalne do 17 x z modułami rozbudowy (opcja)
Wejścia analogowe Brak (standard)
16 x z modułami rozbudowy (opcja) 0…20 mA, 50 Ω, programowalny punkt zero
Wyjścia dwustanowe 3 x wyjście przekaźnikowe (standard), styk bezpotencjałowy NC/NO, dopuszczalne obciążenie 48V, 0,5A, do 17 x z modułami rozbudowy (opcja)
Wejścia dwustanowe 1 x wejście cyfrowe (standard), bezpotencjałowe, programowalne do 33 x z modułami rozbudowy (opcja)
Zasilanie 90…264 VAC, 48…62 Hz, 200 VA
Wyświetlacz, LEDy Wyświetlacz LC 120 x 92 mm,
5 LEDów do wyświetlania stanów
Obsługa Blok klawiatury (keypad),
Oprogramowanie serwisowe D-ESI 100, łącznie ze zdalnym dostępem przez interfejs internetowy (opcja), wymagany PC z Windows XP® lub Windows 7® OS
Zdalny dostęp przez USB / Modbus RTU (opcja) / Modbus TCP (opcja)

Warunki otoczenia D-ISC 100

Temperatura otoczenia -20…+50 ºC (-4…122 ºF)
-40…+60 ºC (-4…140 ºF) opcjonalnie
Stopień ochrony IP (IEC 60529) IP65
Wilgotność względna gazu ≤ 95% RF, brak kondensacji. Użycie osłony ochronnej przed złą pogodą dla ≥ 95% RF
Wysokość (miejsca zainstalowania) ≤ 2000 m
Strefa EX Strefa 2 (opcja)

Dane mechaniczne D-ISC 100

Wymiary (WxSxG) 220 x 335 x 145 mm
286 x 335 x 145 mm (wliczając dławnice kablowe)
Waga ok. 5 kg
Materiał Stal nierdzewna 1.4301, RAL 5017
