Cechy systemu
- Model DCEM 2100 posiada certyfikat QAL1
- Pomiar zaczernienia lub stężenia pyłu w mg/Nm3
- Dwukierunkowa zasada pracy z otwartą ścieżką
- Automatyczna kontrola zera i zakresu
- Dynamiczna kontrola osiowości
- Kontrola aktualnego stanu zanieczyszczenia optyki
- Automatyczna przysłona chroniąca optykę w razie zaniku zasilania lub spręż. powietrza

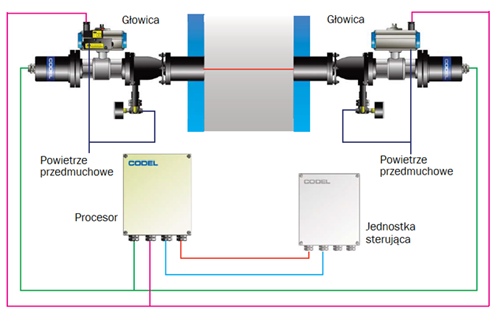

Układ systemu

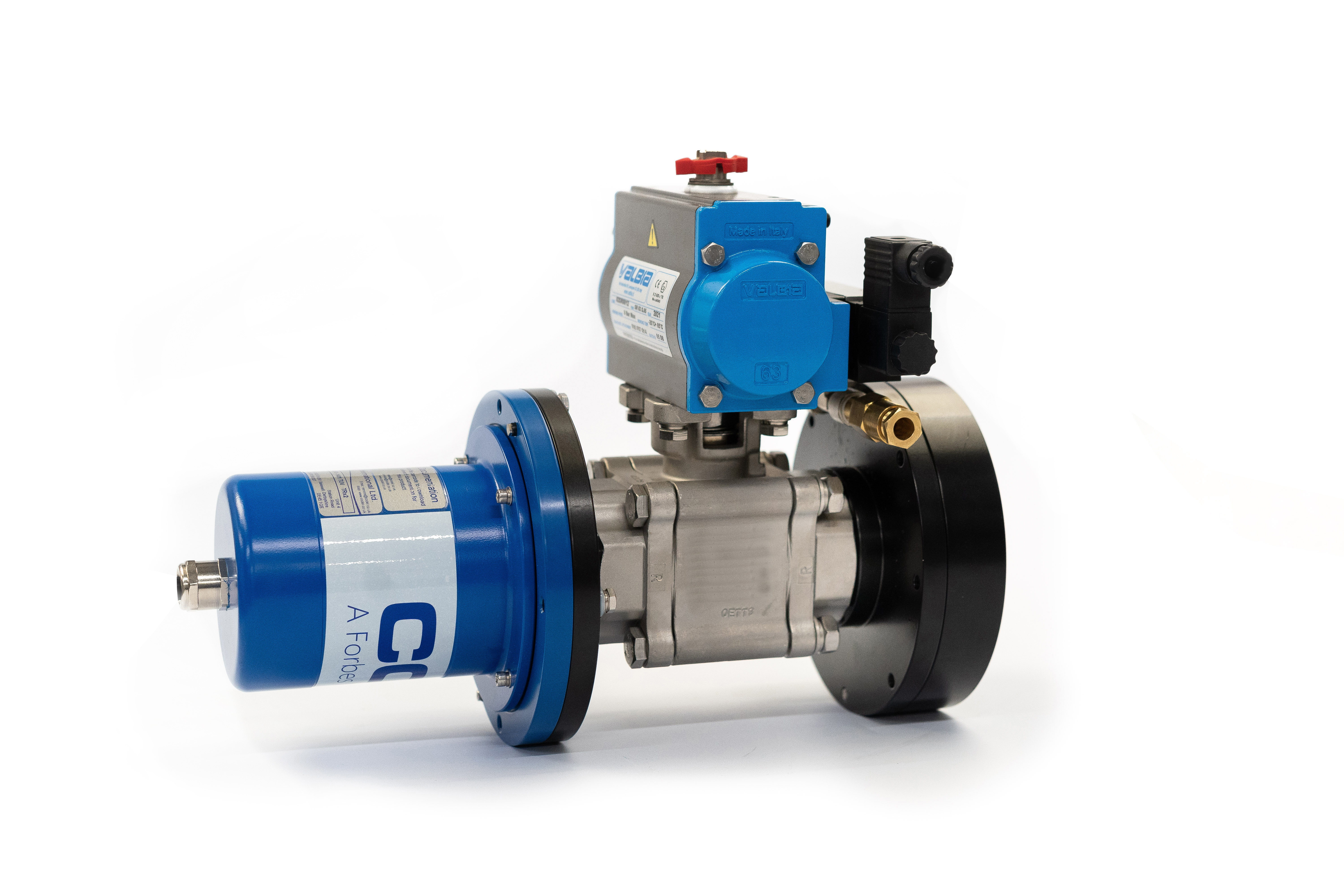

DCEM 2100
Wymiary i masa
![]()

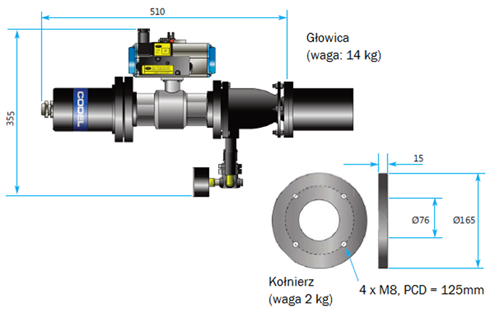

Głowica pomiarowa DCEM 2100

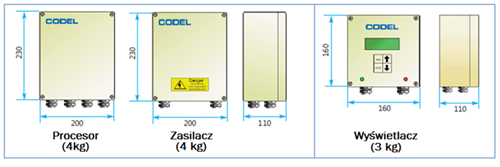

Procesor, zasilacz oraz wyświetlacz
CODEL DCEM-2100
| Głowica pomiarowa |
| Zasada pomiaru |
Pomiar transmisji w dwóch kierunkach |
| Wielkości mierzone |
% zaczernienia, mg/m3 oraz mg/Nm3 |
| Źródło światła |
LED o wysokiej intensywności, długość fali 637nm |
| Detekcja światłą |
Pomiar ciągły intensywności światła emitowanego i odbieranego |
| Długość ścieżki optycznej |
0,5 – 15 m |
| Dokładność |
±0,2% zaczernienia |
| Zakres pomiaru |
W pełni ustawiany w % zaczernienia, mg/m3 |
| Rozdzielczość |
0,1% zaczernienia |
| Dryft |
<1% zaczernienia na miesiąc |
| Uśrednianie |
4 ustawiane poziomy bieżącego uśredniania od 10 s do 30 dni |
| Kalibracja |
Automatyczna zera i zakresu (zgodnie z wymaganiami US EPA) |
| Temperatura otoczenia |
-20 ºC do +70 ºC |
| Temperatura spalin |
do 850 ºC |
| Zasilanie |
48 V DC z procesora |
| Konstrukcja |
Aluminiowa obudowa z powłoką antykorozyjną, IP66 |
| Powietrze przedmuchowe |
Sprężone powietrze, 1 l/s dla 2 bar |
| Zabezpieczenie optyki |
Automatyczna przysłona w razie zaniku zasilania lub spręż. pow. |
| Procesor |
| Konstrukcja |
Aluminium z pokryciem epoksydowym, IP67 |
| Temperatura otoczenia |
-20 ºC do +50 ºC |
| Zasilanie |
48 V DC z zasilacza |
| Wyświetlacz |
| Wyjścia analogowe |
2 x 4-20 mA wyjścia prądowe, izolowane,
max. obciążenie 500 Ω, konfigurowalne z klawiatury panelowej |
| Wyjścia logiczne |
2 x styki beznapięciowe CPCO, 50 V, max. 1 A, konfigurowalne jako styki alarmowe
1 x styk beznapięciowy SPCO, 50 V, max. 1 A, dane > |
| Wejścia |
4 x 4-20 mA: dla tlenu (można również użyć czujnika)
1 x logiczne wejście beznapięciowe dla statusu obiektu oraz do zdalnego zainicjowania kalibracji |
| Dane szeregowe |
RS232/RS485 MODBUS (opcja) |
| Wyświetlacz |
Alfanumeryczny, 32 znaki, LCD z podświetleniem |
| Klawiatura |
4 przyciskowa |
| Konstrukcja |
Aluminium z pokryciem epoksydowym, IP67 |
| Temperatura otoczenia |
-20 ºC do +50 ºC |
| Zasilanie |
48 V DC z procesora |
| Zasilacz |
| Konstrukcja |
Aluminium z pokryciem epoksydowym, IP67 |
| Temperatura otoczenia |
-20 ºC do +50 ºC |
| Zasilanie |
110/230V AC, jedna faza, 50/60 Hz – 48 Hz V DC do procesora |
| Zgodność z |
| EMC |
89/339/EEC |
| Niskie napięcie |
73/23/EEC |
| EN14181 QAL1 |
tak |
| Media |
| Zasilanie elektryczne |
110/230V AC , jedna faza, 50/60 Hz, 50VA |
| Powietrze |
Czyste i suche, 1 l/s dla 2 bar |
| Opcje |
| Filtr sprawdzający |
Dostępne filtry optyczne: 20%, 40%, 60%, 80% |
| Uchwyt filtra |
Do wprowadzenia filtra sprawdzającego |
|
